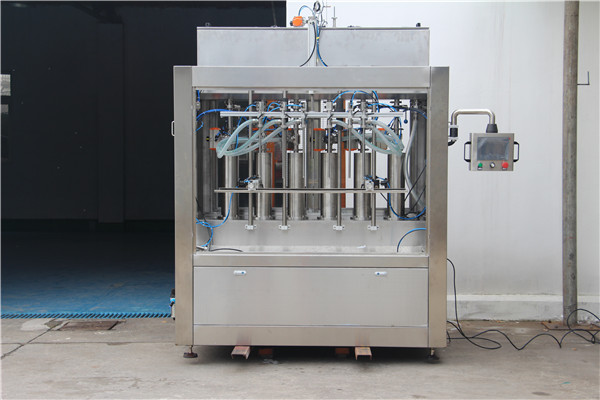

Čistý pneumatický poloautomatický plniaci stroj na paradajkové omáčky

Shanghai VKPAK automatic tomato sauce filling machine, tomato sauce filler equipment is application for filling paste, sauce, jam, ketchup and other food sauce.
Plniace zariadenie kečupu omáčky je vybavené rotačným ventilom a piestovým systémom, plniaci systém je navrhnutý podľa hustoty omáčky, môže plniť omáčku do všetkých typov nádob, ako sú sklenené fľaše, poháre a valcový galón.
Plniace dýzy sú navrhnuté podľa veľkosti hrdla fľaše a s plniacim ventilom omáčky.

Funkcie automatu na plnenie kečupu z paradajkovej omáčky

304 Konštrukcia z nehrdzavejúcej ocele a časti kontaktov s kečupom sú z nehrdzavejúcej ocele 316L
Schneider PLC a ovládanie dotykovou obrazovkou
Prispôsobte servo motor Poháňaný, jeden servo motor poháňaný jedným piestom, vysoká rýchlosť a vysoká presnosť.
Presný objem náplne v rozmedzí ± 0,5 - 0,8%
Žiadna fľaša, žiadne plnenie, automatické upozornenie na chyby
Plniace blokované dýzy sú proti kvapkám, hodvábu a automaticky rezanej viskóznej kvapaline
Ľahko sa udržuje a nevyžaduje špeciálne nástroje a zručnosti.
Potápačské trysky na plnenie penových výrobkov zdola nahor.
V prípade potreby je možné nájsť ústa fľaše

aplikácia

Od tenkej kvapaliny k viskozite

Technické parametre

1	rýchlosť	20-100bottles / min
2	Počet plniacich trysiek	Plniace dýzy
3	Rozsah plnenia	100 - 1000 mililiter, 1000 do 5000 ml
4	Presnosť merania	± 1%
5	Pracovná sila	220VAC 50/60 Hz
6	Tlak vzduchu	4 ~ 6㎏ / ㎝²
7	Spotreba vzduchu	1m³ / min
8	Výkon	0,8 kw
9	Servo motor	2kW
10	Cista hmotnost	450kg

Rozdiel medzi pneumatickým pohonom a poháňaným servomotorom

Nie.	pneumatický pohon	poháňaný servomotorom
1	Na pohon piestu použite pneumatický vzduchový valec	Na pohon piestu použite servomotor
2	Plňte objem ručne otáčaním všeobecnej skrutky	Automaticky upravte objem náplne, stačí len dať objem náplne na dotyk plátno
3	presnosť +1% na 100 g	presnosť+0,8% na 100 g

Zoznam komponentov

Zoznam komponentov
PLC	Schneider
Dotyková obrazovka	Schneider
Menič frekvencie	Danfoss
Servo motor	Schneider
Reduktor rýchlosti	GOLDGUN, Šanghaj
Vzduchový spínač	Schneider
Vzduchový valec dýz	airtac
