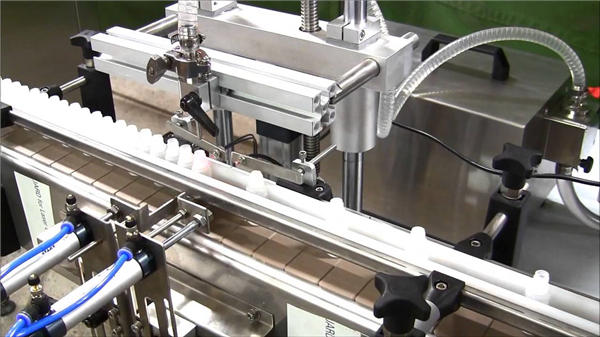

Vysokorýchlostný automatický stroj na plnenie fliaš kvapalinou

Vysokorýchlostný automatický plniaci stroj fliaš na e-kvapaliny NP-MFC

Precesná operácia

1.Materiálna príprava: Pripravte dostatok fliaš, zastrčte ich, zakryte a tekuté liečivo, zástrčka a poklop by mali byť plné koľajníc na vibračné násypky a musia byť umiestnené vo vnútri aj zvonku.

2. Kŕmne fľaše: otočný stôl podávača fliaš umožňuje výrobu fliaš (voliteľné)

3. Plnenie: Fľaša pomocou kmitania upraví otvárač na fľaše tak, aby bol disk hrubý, opätovným umiestnením disku prerušovaným pohonom na plnenie, zátkou, krytom, uzáverom skrutky. je možné posúvať nahor a nadol a automaticky plniť tekutinu vo fľaši. Ihlu každý pohyb nahor a nadol, na dokončenie plnenia

4. Zaťaženie: Zátka sa dodáva pomocou vibračnej násypky do zastavovacej stanice, pohyb fľaše vôľou kolesa do zastavovacej stanice, cez detekciu optického vlákna na kontrolu pracovného signálu solenoidového ventilu valca so zátkou na ovládanie činnosti valca tak, aby sa nedosiahla žiadna funkčnosť plynového fľaše. , nezabudovaná zátka na fľašu na doske s použitím princípu gravitácie, vyhnite sa pružine alebo pružinovej doske vyrobenej skôr, ako nastane nestabilita po dlhej dobe, takže zátka je veľmi presná

5. Uzáver: Do fľaše znovu vložte dobrú zátku umiestnením disku zasunutého na pripevnenie, uzáver skrutky, pripevnenie podobného princípu a močenie v zásade sa vykonáva pomocou valca, pokrývajú rôzne veľkosti úplnou, neustále sa otáčajúcou skrutkou LIDS pod a celkovo robiť hore a dole, keď sa fľaša zastaví doprava, pokles sklzu, ktorý zachytáva skromný povrch krytu skrutky, povrchová úprava veka. Teleso viečka viečka prijíma konštrukciu konštantného krútiaceho momentu podľa veka fľaše a závitu fľaše s krútením, aby sa nastavila pevnosť viečka po nasadení možno automatické kĺzanie, dosiahnuť cieľ nie je zranený kryt, nie fľaše

6. Fľaše von: Dobre prikrytú fľašu znovu roztočte z fľaše do dopravného pásu, vytiahnite finálnu dodávku mimo stroj a vstúpte do ďalšieho procesu balenia.

Poznámka

---

1, stroj POUŽÍVA jedinečnú zástrčku, pevne pripevnenú na zástrčku precízne.

2, žiadna fľaša nie je naplnená, žiadna fľaša nie je na zástrčke, nie je funkcia krytu zástrčky.

3, s núdzovým vypínačom, automatický alarm, keď je stroj mimo prevádzky.

4, tento stroj s protiprachovým krytom

Technický parameter

---

Výrobná kapacita	80-120bottles / min
Aplikované fľaše	Fľaše s objemom 2 - 30 ml
Plniaca dýza	2 dýzy
Presnosť plnenia	± 1%
Stlačte uzatváracie dýzy	2 dýzy
Miera obmedzenia	99% alebo viac (v závislosti na vlastnostiach zástrčky vhodné nastavenie)
Kontrola rýchlosti	riadenie frekvencie
Veľkosť fľaše	Viac ako 10 mm
Napájanie	380 V 50 Hz
Moc	2kw
Prívod vzduchu	0,3 ~ 04kfg / cm2
Spotreba plynu	10 ~ 15m3 / h
Celkové rozmery	3000 x 1300 x 1700 mm

Hlavná konfigurácia

---

Mesa, okolo bočných dosiek je vyrobená z vysokokvalitnej nehrdzavejúcej ocele 304 alebo iného schváleného FDA pre výrobu materiálu a časti pre kontakt s materiálom pre nehrdzavejúcu oceľ 316 Lquality

Materiál plniacej dýzy	Nerezová oceľ SUS 316L
Typ plnenia	Peristaltické čerpadlo
Indexovanie CAM	Shandong zhucheng
Menič	Japonské mitsubishi
PLC	siemens
Dotyková obrazovka	siemens
Hlavný motor	ABB
nízkonapäťové prístroje	Schneider
Servo motor	Taiwan TECO
